Description

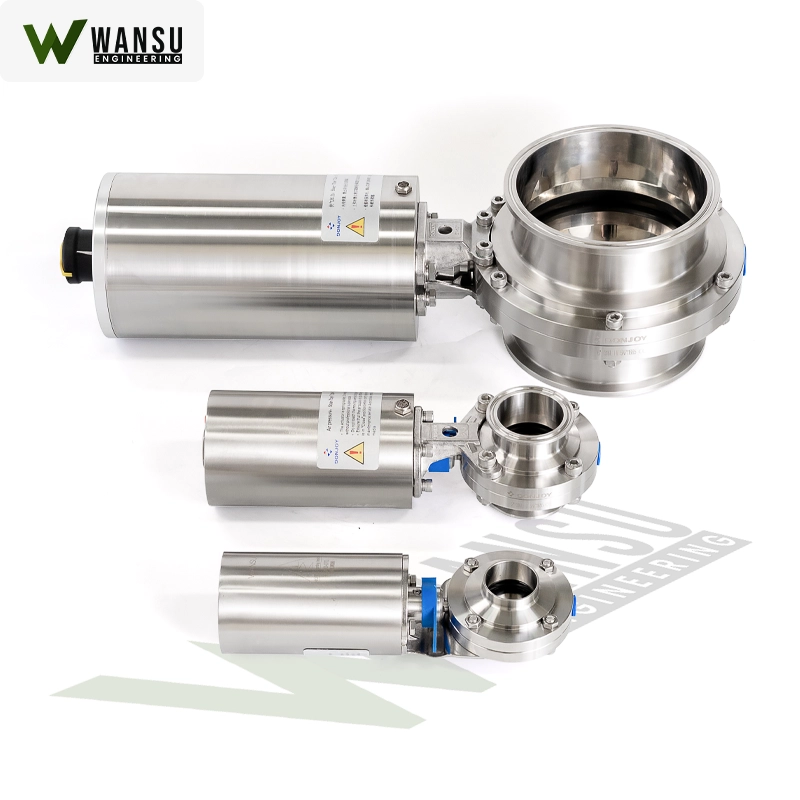

Sanitary Butterfly Valve with Pneumatic Actuator
คุณสมบัติและการใช้งาน
วาล์วผีเสื้อสุขอนามัยพร้อม Pneumatic Actuator เป็นวาล์วที่ขับเคลื่อนด้วยลมอัดผ่าน Vertical Stainless Steel Pneumatic Actuator (Actuator แนวตั้งผลิตจากสแตนเลสทั้งชิ้น) หลักการทำงานคือการแปลงการเคลื่อนที่เชิงเส้นของ Piston ให้เป็นการหมุน 90 องศาของแกนวาล์ว เพื่อเปิดหรือปิดแผ่นดิสก์ ควบคุมการไหลของของเหลวอย่างแม่นยำและรวดเร็ว รองรับการสั่งงานระยะไกลผ่าน Solenoid Valve, PLC หรือ DCS เหมาะสำหรับสายการผลิตอัตโนมัติในอุตสาหกรรมอาหาร เครื่องดื่ม ยา และเทคโนโลยีชีวภาพ
คุณสมบัติพิเศษ
- Actuator สแตนเลสทั้งชิ้น: ทนการล้าง CIP/SIP และสารเคมี เหมาะกับสภาพแวดล้อมสุขอนามัยระดับ 3A
- ควบคุมระยะไกลอัตโนมัติ: ทำงานร่วมกับ Solenoid Valve, PLC, DCS หรือ Positioner ได้
- ตอบสนองเร็ว: เปิด-ปิดสมบูรณ์ภายใน 1–3 วินาที
- Fail-Safe ได้: เลือกโหมด NC หรือ NO เพื่อความปลอดภัยเมื่อลมขาด
- พื้นผิวเรียบไร้ Dead Corner: ขัดเงา Ra ≤ 0.8 μm ป้องกันการสะสมของแบคทีเรีย
ประเภทของ Pneumatic Actuator
Double Acting (AA – Air to Air)
ใช้ลมทั้งในการเปิดและปิดวาล์ว — เมื่อลมขาด วาล์วจะค้างที่ตำแหน่งสุดท้าย เหมาะกับงานที่ต้องการแรงบิดสูง
Single Acting – Normally Closed (NC)
ใช้ลมเปิดและสปริงดันกลับเพื่อปิด — เมื่อลมขาด วาล์วจะปิดอัตโนมัติ เหมาะกับระบบฉุกเฉินที่ต้องหยุดการไหลทันที
Single Acting – Normally Open (NO)
ใช้ลมปิดและสปริงดันกลับเพื่อเปิด — เมื่อลมขาด วาล์วจะเปิดอัตโนมัติ เหมาะกับระบบระบายแรงดันที่ต้องให้การไหลต่อเนื่อง
การเลือกขนาด Pneumatic Actuator
WANSU จัดจำหน่าย Donjoy Vertical Stainless Steel Pneumatic Actuator 3 ขนาด ครอบคลุมการใช้งานวาล์วผีเสื้อสุขอนามัยทุกขนาด
| Actuator | Single Acting Torque | Double Acting Torque | ขนาดวาล์วที่รองรับ |
|---|---|---|---|
| Φ70 | 22 N·m | 45 N·m | DN25 – DN65 (1″ – 2.5″) |
| Φ85 | 35 N·m | 60 N·m | DN80 – DN100 (3″ – 4″) |
| Φ133 | 143 N·m | 180 N·m | DN125 – DN200 (5″ – 8″) |
หมายเหตุ: ตารางคำนวณจาก Operating Torque ของวาล์วที่แรงดัน 10 bar พร้อม Safety Factor 1.5x–2x ตามมาตรฐานอุตสาหกรรม สำหรับ Single Acting ควรเลือกขนาดใหญ่ขึ้นหนึ่งขั้นเนื่องจากต้องเผื่อแรงสปริง
ข้อมูลทางเทคนิค
| หลักการขับเคลื่อน | Vertical Stainless Steel Pneumatic Actuator |
| โหมดการทำงาน | Double Acting (AA), Single Acting (NC/NO) |
| ขนาดวาล์ว | DN10 ~ DN200 (1/2″ ~ 8″), ขนาดอื่นสั่งทำพิเศษได้ |
| วัสดุตัววาล์ว | SS304 หรือ SS316L |
| วัสดุ Seal | EPDM, PTFE, NBR, VMQ (Silicone), FPM (Viton) — FDA 21 CFR 177.2600 |
| ความดันใช้งาน | สูงสุด 10 bar (DN25–DN100), 8 bar (DN125–DN150) |
| อุณหภูมิใช้งาน | -10°C ถึง +90°C (ขึ้นกับวัสดุ Seal) |
| ความดันลมป้อน Actuator | 4 – 7 bar |
| ความเรียบผิว | ภายใน Ra ≤ 0.8 μm (ตัวเลือก Ra ≤ 0.4 μm), ภายนอก Electropolish |
| มาตรฐาน | 3A, FDA, SMS, DIN (รองรับ ISO, IDF, RJT, ASME BPE) |
การเชื่อมต่อและการประยุกต์ใช้งาน
รองรับการเชื่อมต่อแบบ Tri Clamp, Butt-Weld, Male/Female Thread และ Flange ตามมาตรฐาน 3A, FDA, SMS, DIN (รองรับ ISO, IDF, RJT, ASME BPE ได้) เหมาะสำหรับอุตสาหกรรมอาหาร เครื่องดื่ม ยา เวชภัณฑ์ เทคโนโลยีชีวภาพ เครื่องสำอาง และระบบ CIP/SIP ในโรงงาน
คำถามที่พบบ่อย (FAQ)
Pneumatic Butterfly Valve แบบ Vertical กับ Horizontal ต่างกันอย่างไร?
Vertical Pneumatic Actuator ผลิตจาก Stainless Steel ทั้งชิ้น ทนการล้าง CIP/SIP ได้ดีกว่า เหมาะกับอุตสาหกรรมอาหาร ยา และชีวภาพ ส่วน Horizontal Pneumatic Actuator ผลิตจาก Aluminum Alloy น้ำหนักเบา ราคาประหยัดกว่า เหมาะกับงานทั่วไปหรือพื้นที่ติดตั้งจำกัด
วาล์วชนิดนี้ทำงานกับลมแรงดันเท่าไหร่?
ความดันลมป้อน (Air Supply) ที่เหมาะสมอยู่ในช่วง 4–7 bar โดย 5–6 bar เป็นค่าใช้งานทั่วไป หากลมต่ำกว่า 4 bar Actuator อาจให้แรงบิดไม่พอ ส่วนลมสูงกว่า 7 bar อาจทำให้ Seal เสียหายเร็ว แนะนำให้ติดตั้ง Air Filter และ Pressure Regulator ก่อนเข้า Actuator
รองรับการเชื่อมต่อกับระบบ PLC/DCS ได้หรือไม่?
รองรับครับ สามารถติดตั้ง Accessory เพิ่มเติมได้ เช่น Solenoid Valve สำหรับสั่งงานจาก PLC, Limit Switch / Valve Position Sensor สำหรับส่งสัญญาณ Feedback, C-Top Control สำหรับ On/Off แบบรวมศูนย์ และ IL-Top Valve Positioner สำหรับ Modulating Control ผ่าน 4–20mA รองรับโปรโตคอล IO-Link, AS-i V3.0 และ Modbus RS485
CIP/SIP ได้หรือไม่?
ได้ครับ เป็นจุดเด่นหลักของรุ่นนี้ Actuator ผลิตจากสแตนเลสทั้งชิ้น ทนต่อสารเคมีล้างและไอน้ำฆ่าเชื้อ ไม่มี Dead Corner พื้นผิวสัมผัสผลิตภัณฑ์ขัดเงา Ra ≤ 0.8 μm (เลือก Ra ≤ 0.4 μm ได้) สอดคล้องกับมาตรฐาน ASME BPE สำหรับอุตสาหกรรมยา
