Description
รายละเอียดผลิตภัณฑ์

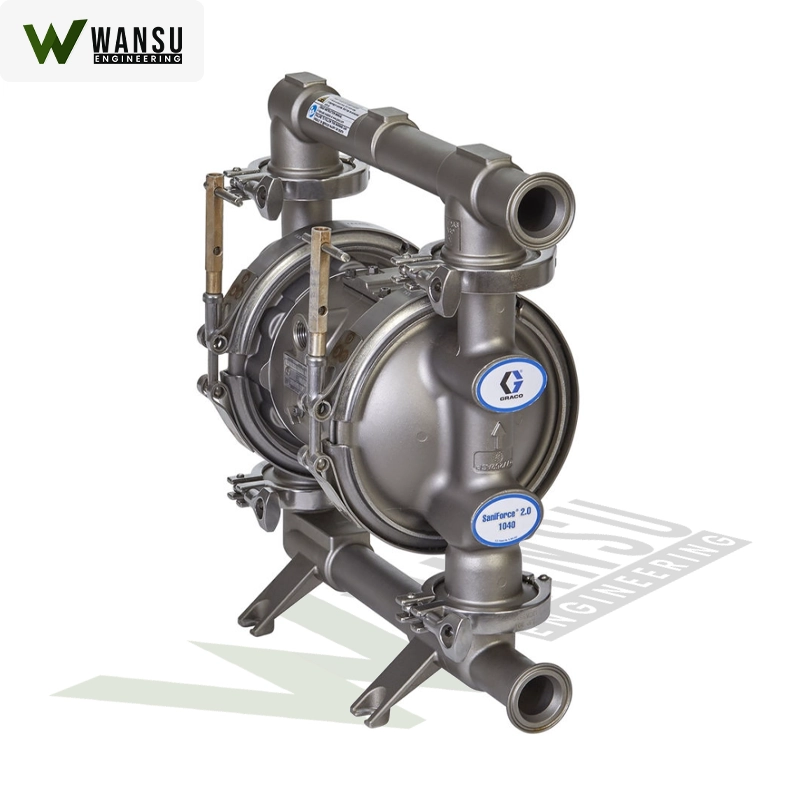

Graco SaniForce 1040 FG Pneumatic Diaphragm Pump ปั๊มไดอะแฟรมแบบใช้ลมขนาด 1.5 นิ้ว มีระบบวาล์วลมที่ทนทานที่สุดและไม่ต้องใช้สารหล่อลื่นในอุตสาหกรรม เหมาะสำหรับงานที่ต้องการอัตราการไหลสูงและการเคลื่อนย้ายสะดวก มาพร้อมตัวเลือกไดอะแฟรมเกรดอาหารที่หลากหลาย เช่น Santoprene, PTFE และ EPDM/PTFE แบบ overmoulded
การใช้งานหลัก
- เหมาะสำหรับการสูบถ่ายของเหลวความเข้มข้นสูงจากถังเก็บหรือการถ่ายเทของเหลวจากภาชนะต้นทางไปยังภาชนะที่มีขนาดเล็กกว่า – ความเร็วสูงสุด 10,000 cps
- เหมาะสำหรับสูบถ่าย: น้ำผลไม้เข้มข้น, ซอส, เพสท์, แป้ง, ไวน์, น้ำมันเกรดอาหาร, แยม และเยลลี่
จุดเด่นของผลิตภัณฑ์
- ขนาดข้อต่อแบบ Tri-clamp 38 mm (1.5 นิ้ว)
- วัสดุที่สัมผัสของเหลวทั้งหมดได้มาตรฐาน FDA และผ่านข้อกำหนด CFR Title 21
- แรงดันของเหลวสูงสุด 8.4 bar (0.84 MPa, 120 psi)
- อัตราการไหล 151 lpm (40 gpm)
Technical Specifications – SaniForce 1040
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| Maximum fluid working pressure | 8 bar (0.8 MPa, 120 psi) |
| Air pressure operating range | 1.4-8 bar (0.14-0.8 MPa, 20-120 psi) |
| Maximum air consumption | 1.4 m³/min (50 scfm) |
| Air consumption at 4.8 bar/76 l (70 psi/20 gpm) | 0.51 m³/min (18 scfm) |
| Maximum free-flow delivery | 155 l/min. (41 gpm) |
| Liters (gallons) per cycle | 0.61 (0.16)* |
| Maximum suction lift | 8.84 m (29 ft) wet 4.87 m (16 ft) dry |
| Maximum size pumpable solids | 3.2 mm (1/8 in) |
| Air inlet size | 0.5 in npt(f) |
| Fluid inlet/outlet size | 38.1 mm (1.5 in) sanitary flange |
| Weight | 24.9 kg (55 lb) |
| Instruction manual | 311879 |
Maximum fluid operating temperature based on diaphragm, ball, and seat material:
| วัสดุ | อุณหภูมิสูงสุด |
|---|---|
| Stainless steel | 121.1°C (250°F) |
| PTFE | 104.4°C (220°F) |
| Santoprene | 82.2°C (180°F) |
| EPDM | 135°C (275°F) |
| Polychloroprene | 93.3°C (200°F) |
*การเคลื่อนที่ต่อรอบอาจแตกต่างกันไปขึ้นอยู่กับสภาวะการดูด แรงดันอากาศ และประเภทของของเหลว
ประสิทธิภาพการทำงาน
Performance Charts

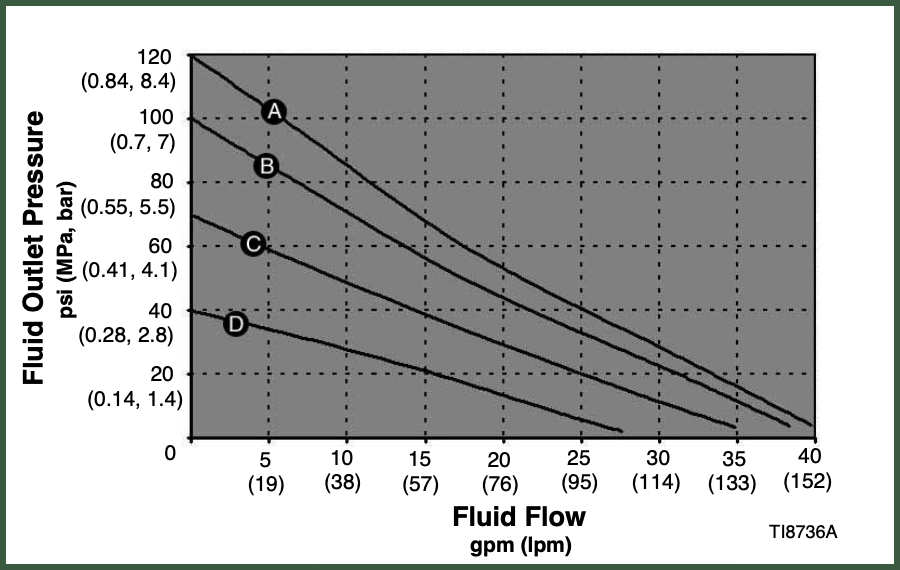

Fluid Pressure Curves (กราฟแรงดันของเหลว)
- แกน Y: Fluid Outlet Pressure ในหน่วย psi (MPa, bar)
- แกน X: Fluid Flow ในหน่วย gpm (lpm)
- เส้นกราฟแสดงความสัมพันธ์ที่แรงดันลมต่างๆ:
- A: ที่ 120 psi (0.8 MPa, 8 bar)
- B: ที่ 100 psi (0.7 MPa, 7 bar)
- C: ที่ 70 psi (0.48 MPa, 4.8 bar)
- D: ที่ 40 psi (0.28 MPa, 2.8 bar)

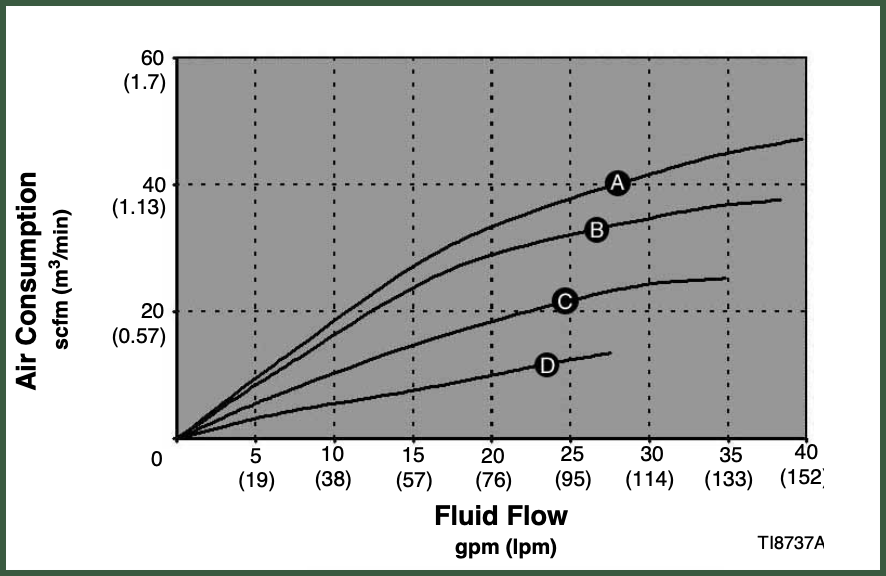

Air Consumption Curves (กราฟการใช้ลม)
- แกน Y: Air Consumption ในหน่วย scfm (m³/min)
- แกน X: Fluid Flow ในหน่วย gpm (lpm)
- เส้นกราฟแสดงอัตราการใช้ลมที่แรงดันลมต่างๆ
- วิธีหาแรงดันของเหลว:
- ดูอัตราการไหลที่ต้องการจากแกนล่าง
- ลากเส้นขึ้นไปตัดกับเส้นกราฟของแรงดันลมที่ต้องการ
- อ่านค่าแรงดันของเหลวจากแกนซ้าย
- วิธีหาอัตราการใช้ลม:
- ดูอัตราการไหลที่ต้องการจากแกนล่าง
- ลากเส้นขึ้นไปตัดกับเส้นกราฟของแรงดันลมที่ต้องการ
- อ่านค่าการใช้ลมจากแกนซ้าย
อุปกรณ์มาตรฐานของชุด DRUM KIT
- ท่อดูดสแตนเลส 316
- ขายึดสแตนเลส 316
- ข้อต่อสแตนเลส 316
- ข้อรัด Tri-clamp สแตนเลส 316 จำนวน 2 ชิ้น
- ปะเก็นตามมาตรฐาน FDA
ไดอะแฟรม PTFE/EPDM แบบ OVERMOULDED
- มีแผ่น PTFE ด้านของเหลวและ EPDM ด้านลม ป้องกันการสะสมของแบคทีเรีย
- เพิ่มความทนทานด้วยการไม่มีแผ่นไดอะแฟรมที่สัมผัสของเหลวโดยตรง
- อายุการใช้งานยาวนานขึ้นในงานที่ต้องการ PTFE
- ใช้ได้กับรุ่น SaniForce 1040, 1590, 2150 และ SaniForce HS 1590 และ 3150
มาตรฐานรับรอง
- FDA compliant materials – รับรองความปลอดภัยสำหรับอาหาร
- EC 1935/2004 – มาตรฐานยุโรปสำหรับวัสดุสัมผัสอาหาร
- ATEX certified – รับรองความปลอดภัยในพื้นที่ที่มีการระเบิด
รายละเอียดการสั่งซื้อ
SANIFORCE 1040, 38.1 MM (1.5 IN) SANITARY CLAMP CONNECTION
| Part Number | Kits | Seats/O-rings | Balls | Diaphragms |
|---|---|---|---|---|
| FD1111 | FK1111 | SST/PTFE | PTFE | PTFE |
| FD1122 | FK1122 | SST/PTFE | Santoprene | Santoprene |
| FD1211 | FK1211 | SST/EPDM | PTFE | PTFE |
| FD1222 | FK1222 | SST/EPDM | Santoprene | Santoprene |
| FD1113 | FK1113 | SST/PTFE | PTFE | Overmolded PTFE |
| FD1213 | FK1213 | SST/EPDM | PTFE | Overmolded PTFE |
| FD1132 | FK1132 | SST/PTFE | Polychloroprene | Santoprene |
| FD1232 | FK1232 | SST/EPDM | Polychloroprene | Santoprene |
| FD1233 | FK1233 | SST/PTFE | Polychloroprene with SST core | Overmolded PTFE |
