Description
รายละเอียดผลิตภัณฑ์
Graco SaniForce 515 Pneumatic Diaphragm Pump ปั๊มไดอะแฟรมแบบใช้ลมขนาด 1/2 นิ้ว เหมาะสำหรับงานในอุตสาหกรรมอาหารและผลิตภัณฑ์เพื่อการดูแลส่วนบุคคล มีการออกแบบแบบ quick knock-down เพื่อการทำความสะอาดที่ง่าย และมีต้นทุนการเป็นเจ้าของต่ำ เหมาะสำหรับการสูบถ่ายสารปรุงแต่งรส น้ำซอส และของเหลวที่มีความหนืดต่ำถึงปานกลาง
การใช้งานหลัก
เหมาะสำหรับการสูบถ่ายของเหลวที่มีความเข้มข้นสูงจากถังเก็บหรือการบรรจุของเหลวจากภาชนะต้นทางไปยังภาชนะที่มีขนาดเล็กกว่า – ความเร็วสูงสุด 10,000 cps
จุดเด่นของผลิตภัณฑ์
– ขนาดข้อต่อแบบ Tri-clamp 25.4 mm (1 นิ้ว) – วัสดุที่สัมผัสของเหลวทั้งหมดได้มาตรฐาน FDA และผ่านข้อกำหนด CFR Title 21 – แรงดันของเหลวสูงสุด 7 bar (0.7 MPa, 100 psi) – อัตราการไหล 56.7 lpm (15 gpm)
Technical Specifications – SaniForce 1040
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| Maximum fluid working pressure | 8 bar (0.8 MPa, 120 psi) |
| Air pressure operating range | 1.4-8 bar (0.14-0.8 MPa, 20-120 psi) |
| Maximum air consumption | 1.4 m³/min (50 scfm) |
| Air consumption at 4.8 bar/76 l (70 psi/20 gpm) | 0.51 m³/min (18 scfm) |
| Maximum free-flow delivery | 155 l/min. (41 gpm) |
| Liters (gallons) per cycle | 0.61 (0.16)* |
| Maximum suction lift | 8.84 m (29 ft) wet 4.87 m (16 ft) dry |
| Maximum size pumpable solids | 3.2 mm (1/8 in) |
| Air inlet size | 0.5 in npt(f) |
| Fluid inlet/outlet size | 38.1 mm (1.5 in) sanitary flange |
| Weight | 24.9 kg (55 lb) |
| Instruction manual | 311879 |
Maximum fluid operating temperature based on diaphragm, ball, and seat material:
| วัสดุ | อุณหภูมิสูงสุด |
|---|---|
| Stainless steel | 121.1°C (250°F) |
| PTFE | 104.4°C (220°F) |
| Santoprene | 82.2°C (180°F) |
| EPDM | 135°C (275°F) |
| Polychloroprene | 93.3°C (200°F) |
*การเคลื่อนที่ต่อรอบอาจแตกต่างกันไปขึ้นอยู่กับสภาวะการดูด แรงดันอากาศ และประเภทของของเหลว

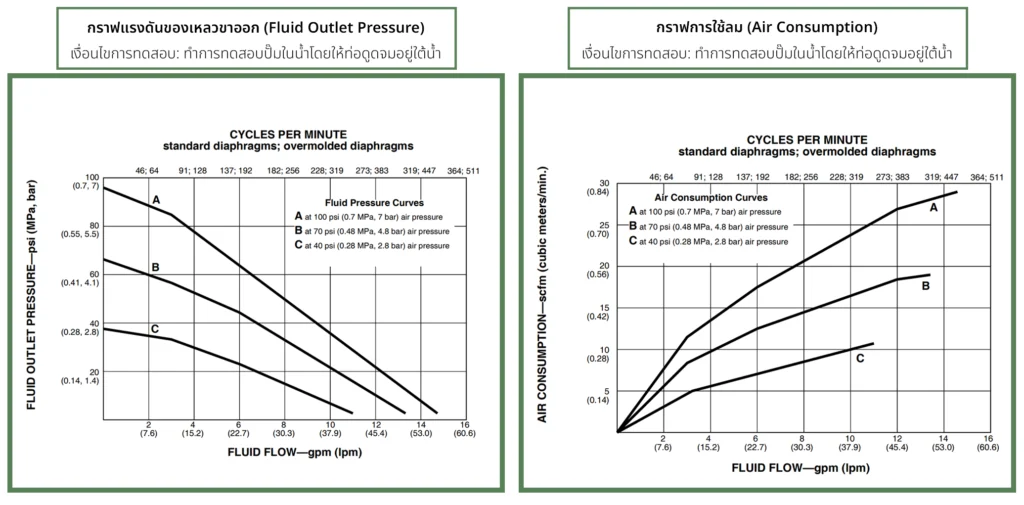

ประสิทธิภาพการทำงาน Performance Charts 515 Models
– อัตรารอบการทำงานสูงสุดที่แนะนำสำหรับการทำงานต่อเนื่อง: 182 cycles/min – อัตราการใช้ลมที่ 70 psi: 18 scfm (ที่อัตราการไหล 13.5 GPM)
อุปกรณ์มาตรฐานของชุด Drum Kit (รหัสสินค้า 262828)
- ท่อดูดสแตนเลส 316
- ขายึดสแตนเลส 316
- ข้อต่อสแตนเลส 316
- ข้อรัด Tri-clamp สแตนเลส 316 จำนวน 2 ชิ้น
- ปะเก็นตามมาตรฐาน FDA
ไดอะแฟรม PTFE/EPDM แบบ Overmoulded:
- มีแผ่น PTFE ด้านของเหลวและ EPDM ด้านลม ป้องกันการสะสมของแบคทีเรีย
- เพิ่มความทนทานด้วยการไม่มีแผ่นไดอะแฟรมที่สัมผัสของเหลวโดยตรง
- อายุการใช้งานยาวนานขึ้นในงานที่ต้องการ PTFE
- ใช้ได้กับรุ่น SaniForce 515, 1040, 1590, 2150 และ SaniForce HS 1590 และ 3150
มาตรฐานรับรอง
– FDA compliant materials – รับรองความปลอดภัยสำหรับอาหาร – EC 1935/2004 – มาตรฐานยุโรปสำหรับวัสดุสัมผัสอาหาร – ATEX certified – รับรองความปลอดภัยในพื้นที่เสี่ยงการระเบิด
รายละเอียดการสั่งซื้อ
SANIFORCE 515, 38.1 MM (1.5 IN) SANITARY CLAMP CONNECTION
| Part Number | Kits | Seats/O-rings | Balls | Diaphragms |
|---|---|---|---|---|
| FD5111 | FK5111 | SST/PTFE | PTFE | PTFE |
| FD5113 | FK5113 | SST/PTFE | PTFE | Overmolded PTFE |
| FD5122 | FK5122 | SST/PTFE | Santoprene | Santoprene |
| FD5611 | FK5611 | SST/EPDM | PTFE | PTFE |
| FD5613 | FK5613 | SST/EPDM | PTFE | Overmolded PTFE |
| FD5622 | FK5622 | SST/EPDM | Santoprene | Santoprene |
