Description

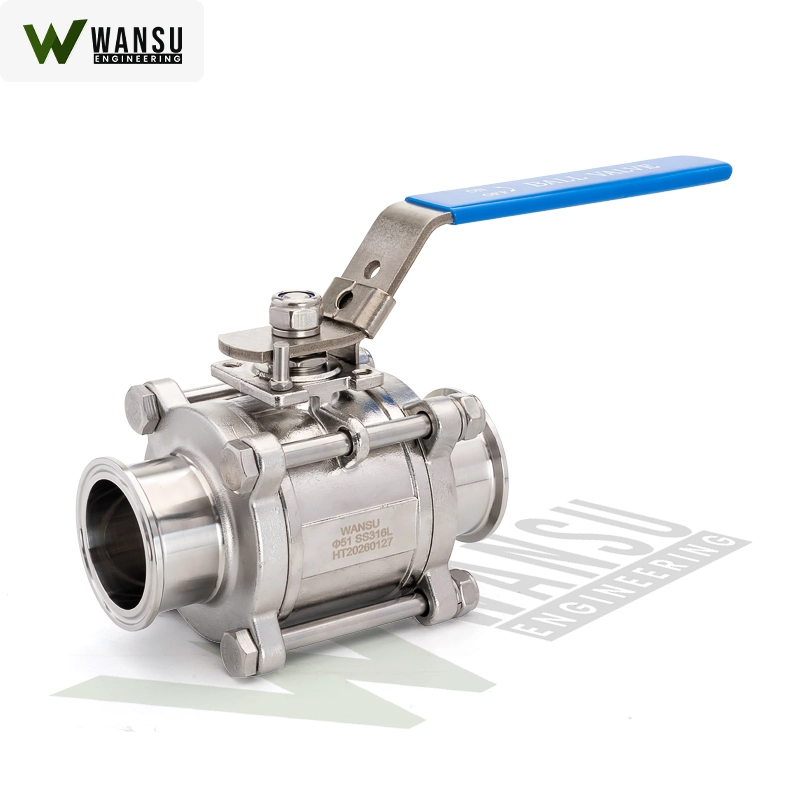

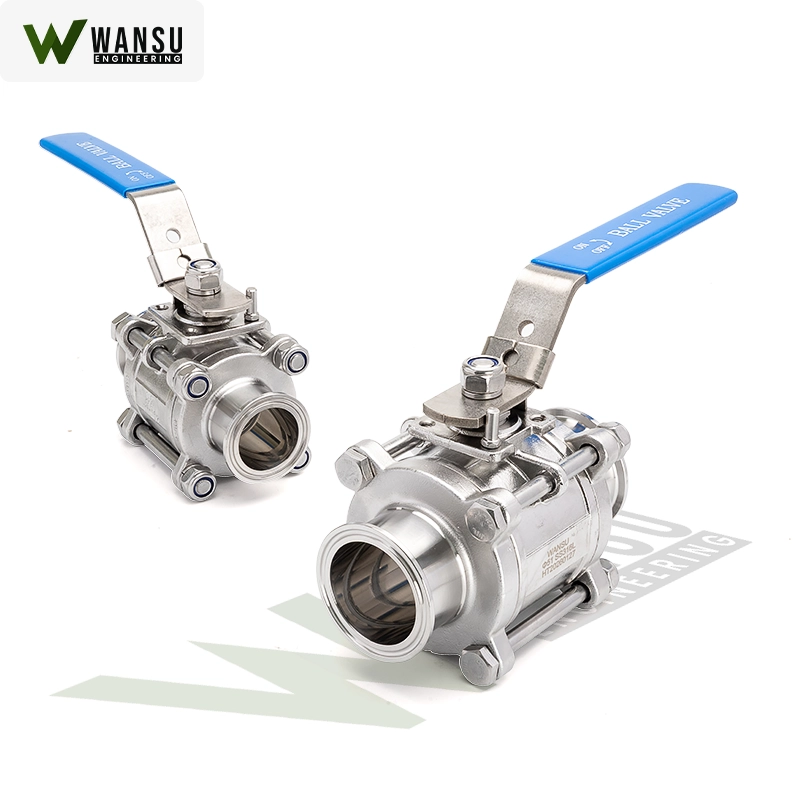

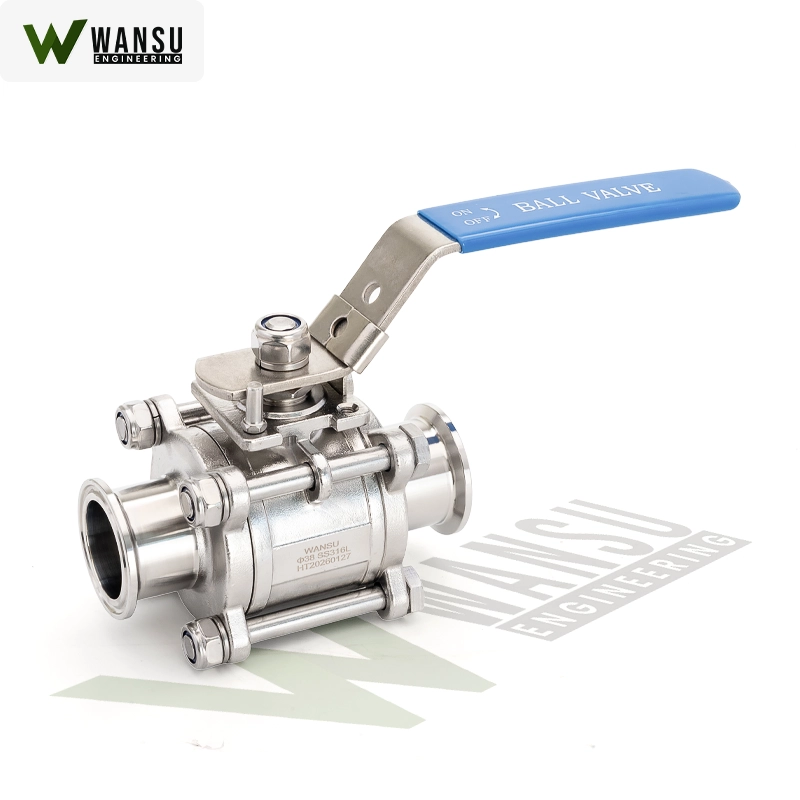

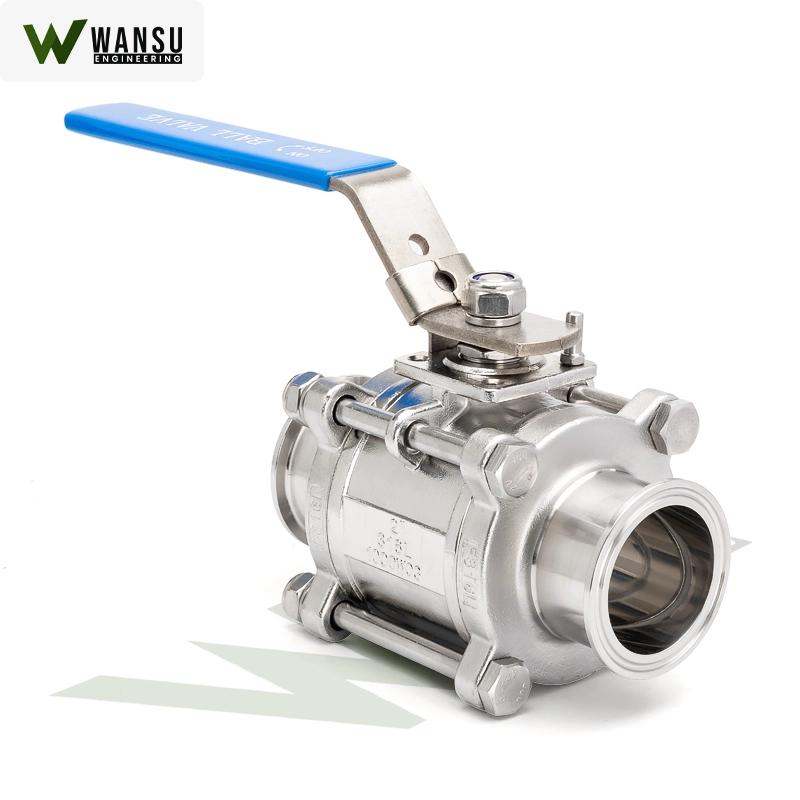

Sanitary Three-Piece Ball Valve
Ball Valve แบบ 3 ชิ้น ได้รับการออกแบบตามมาตรฐานความสะอาดระดับสูงของสหรัฐอเมริกา 3-A-68-00 อย่างเข้มงวด มีจุดเด่นที่ Torque ต่ำ อายุการใช้งานยาวนาน ผ่านกระบวนการ Degreasing อย่างสมบูรณ์ มีระบบชดเชยความยืดหยุ่นของ Seal ขนาดกะทัดรัด ไม่มีการคั่งของเหลวภายใน รูปลักษณ์ภายนอกเกือบไม่มีมุมตาย บำรุงรักษาง่ายโดยไม่ต้องใช้เครื่องมือพิเศษ ประหยัด เรียบง่าย และเชื่อถือได้
สามารถใช้งานได้กับทุกประเภทของอุตสาหกรรมอาหาร เภสัชกรรม เครื่องดื่ม เบียร์ สุรา บำบัดน้ำ เครื่องสำอาง พลังงานใหม่ และผลิตภัณฑ์ทำความสะอาดในชีวิตประจำวัน
ข้อมูลทางเทคนิค
ขนาดและวัสดุ
ขนาด: 1/2″ ถึง 4″ หรือ DN10 ถึง DN100
วัสดุ: 304/1.4301, 316L/1.4404, ASME BPE 316L 1.4435 NB2 Fe≤0.5%
ความดันและอุณหภูมิ
ความดัน: Vacuum ถึง 10 bar (1.0 MPa)
อุณหภูมิ: PTFE ใช้งานได้ตั้งแต่ -20°C ถึง +130°C ขึ้นอยู่กับวัสดุ Seal ที่เลือกใช้
Seal และ Gasket
วัสดุ Seal: TFM, PTFE, PTFE+Carbon, PEEK
มาตรฐานและการเชื่อมต่อ
มาตรฐานการเชื่อมต่อ: DIN, SMS, ISO, IDF, RJT, BS4825, ASME BPE, 3A, DIN11864, DIN11853
ประเภทการเชื่อมต่อ: Thread (เกลียว), Clamp (แคล้มป์), Welding (เชื่อม), Flange (หน้าแปลน)
ระบบขับเคลื่อน
รองรับการขับเคลื่อนแบบ: Manual (มือหมุน), Turbo (เกียร์ทด), Pneumatic (ลม), Electric (ไฟฟ้า)
พื้นผิวและการรับรอง
ความเรียบพื้นผิว: Ra≤0.8μm, MP=Ra≤0.3μm, EP=Ra≤0.3μm
การรับรอง: FDA 177.2600, 3A-68-00, USP Class VI Chapter 88, GB4806.11, EG VO/1935-2004, PED/97/23/EC
คุณสมบัติการทดสอบ
ผ่านการทดสอบ 100% Air Test ภายใต้น้ำที่ความดัน 100 psi ทั้งในสภาวะเปิดและปิด
ทดสอบ Hydrostatic Pressure: Body ทนได้ถึง 1000 PSI, Tube End ทนได้ 200 PSI
มาตรฐานการเชื่อมต่อ: Weld และ Clamp-End, รองรับ SMS, DIN, RJT, IDF และสามารถสั่งทำแบบ Male/Male ได้
ส่วนประกอบหลัก
1. Body และ Cap: ASTM-A743-CF8M
2. Ball: A351-CF8M
3. Seat และ Gasket: PTFE
4. Stem: SUS316
5. Thrust washer และ Stem packing: PTFE
6. Bolt, Hex nut, Bolt washer, Gland, Washer, Nut, Handle: SUS304
7. Plastic cover: Plastic
8. Lock device และ Stop pin: SUS304
