Description

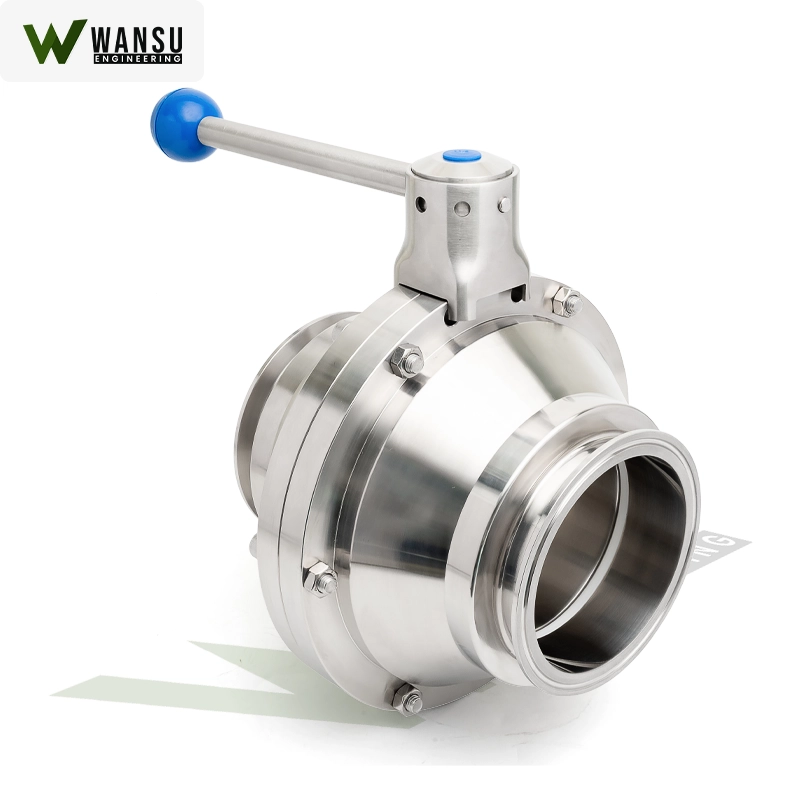

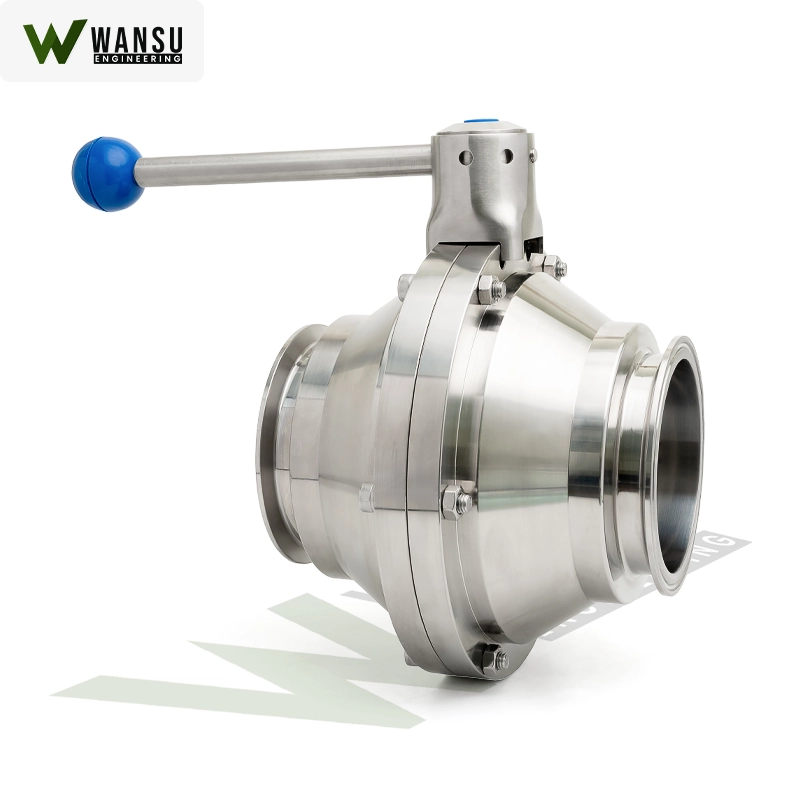

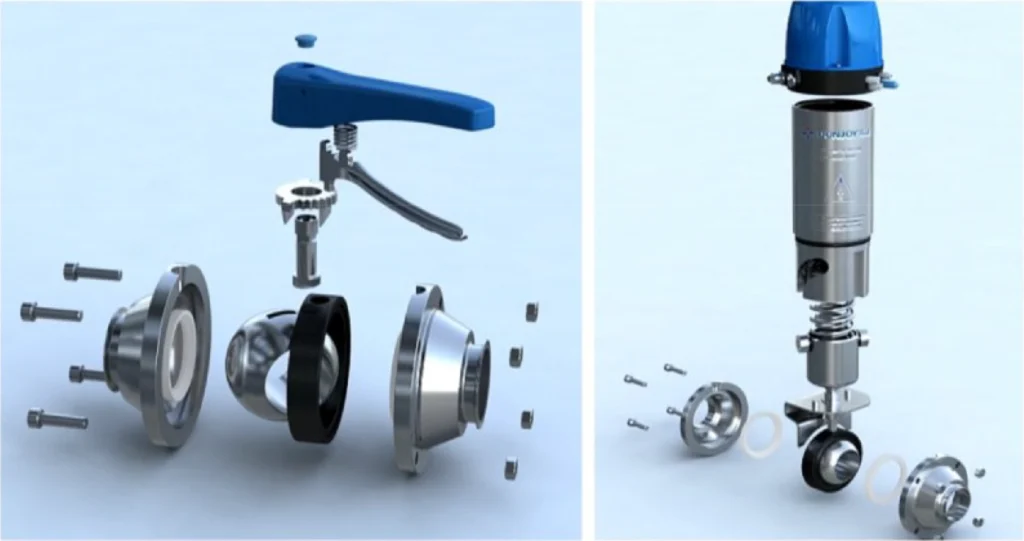

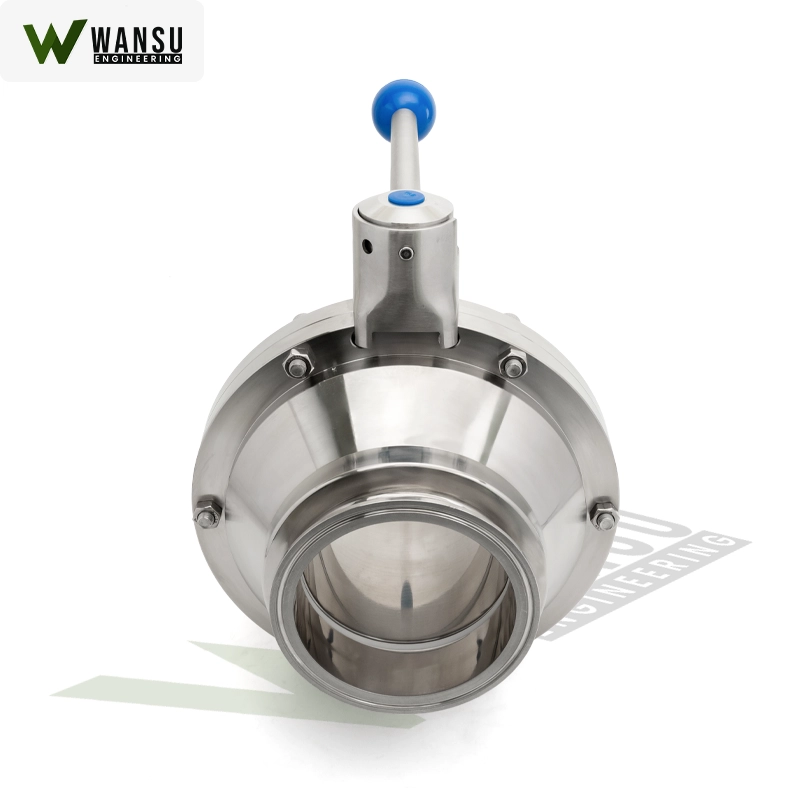

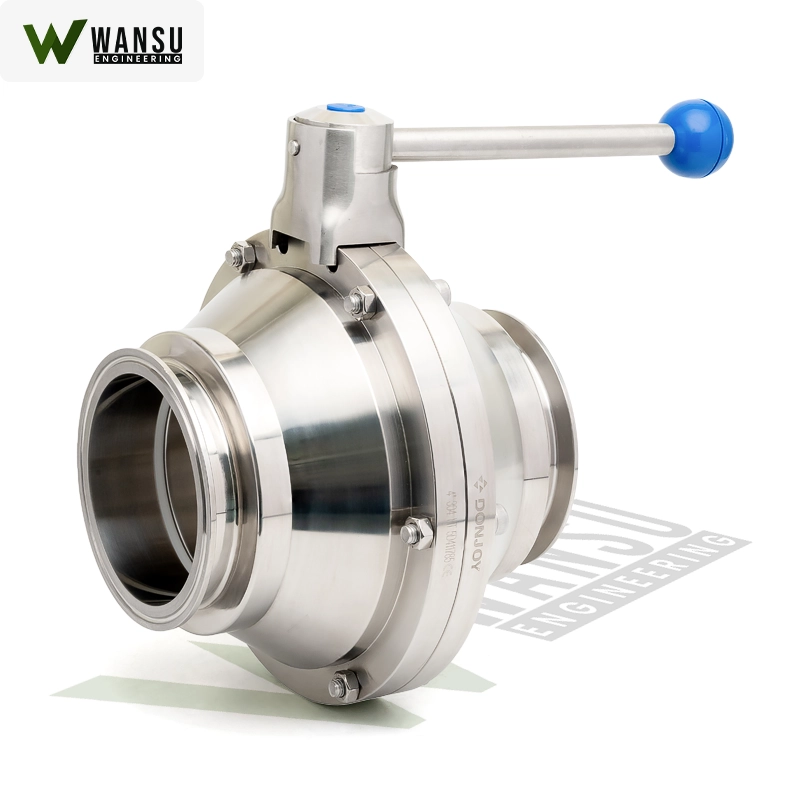

Butterfly Type Ball Valve เป็นวาล์วที่ผสมผสานรูปทรงกะทัดรัดของบัตเตอร์ฟลายวาล์วเข้ากับกลไกการปิด-เปิดแบบบอลวาล์ว ภายในตัวถังใช้ลูกบอลที่มีรูทะลุ (Ball Core) เป็นชิ้นส่วนเปิด-ปิด จึงปิดสนิทได้ดีกว่าบัตเตอร์ฟลายวาล์วทั่วไป ระบายของเหลวออกได้หมดไม่มีค้างในตัวถัง และทำความสะอาดง่าย เหมาะสำหรับสายการผลิตที่ต้องการความสะอาดในระดับ Sanitary Grade
ออกแบบมาสำหรับติดตั้งในระบบท่อและอุปกรณ์ที่ต้องการควบคุมกระบวนการ (Process Control) โดยเฉพาะอุตสาหกรรมอาหาร เครื่องดื่ม ผลิตภัณฑ์นม ไวน์ เบียร์และการหมัก รวมถึงอุตสาหกรรมยาและชีวเภสัช
จุดเด่น
ไม่ต้องบำรุงรักษา (Free Maintenance) ช่วยลดต้นทุนการดูแลระบบในระยะยาว ตัวถังมีขนาดกะทัดรัดและเบากว่าวาล์วชนิดอื่นในระดับเดียวกัน ทำให้ประหยัดพื้นที่ติดตั้ง แรงบิดในการหมุนต่ำ (Small Torque) จึงใช้งานง่ายทั้งแบบมือหมุนและแบบอัตโนมัติ สามารถระบายของเหลวออกได้หมด (Drainable) ไม่มีของเหลวค้างในตัวถัง ปะเก็นเป็นไปตามมาตรฐาน FDA 177.2600 มั่นใจได้ในความปลอดภัยสำหรับงานที่สัมผัสกับอาหารและยา ด้ามจับสามารถติดตั้งด้านข้างตัวถังได้โดยไม่ขึ้นกับทิศทางการไหล และตัวถังวาล์วเปลี่ยนได้ทุกรูปแบบการเชื่อมต่อโดยความยาวรวมของวาล์วไม่เปลี่ยนแปลง ทำให้ปรับเปลี่ยนระบบท่อได้สะดวก นอกจากนี้ยังรองรับการล้างทำความสะอาดแบบ CIP (Clean-in-Place) เป็นตัวเลือกเพิ่มเติม
สเปคเทคนิค
ส่วนที่สัมผัสกับสื่อ (Wetted Parts) ผลิตจากสแตนเลส AISI 304/316L ปะเก็นมาตรฐานเป็น EPDM ส่วนซีลบอลซีทเป็น PTFE ผิวภายในขัดเรียบที่ Ra 0.8 μm ผิวภายนอกกลึงด้วยเครื่อง CNC อุณหภูมิใช้งานสูงสุดอยู่ที่ 121°C (เมื่อใช้ซีล EPDM มาตรฐาน) แรงดันใช้งานสูงสุด 10 bar ขนาดที่มีจำหน่ายครอบคลุมตั้งแต่ DN10 ถึง DN100 (ระบบ DIN) และ 1/2″ ถึง 4″ (ระบบ INCH)
ตัวเลือกการเชื่อมต่อ
รองรับการเชื่อมต่อหลากหลายรูปแบบ ได้แก่ แบบเชื่อม (Welding), แบบแคลมป์ (Clamp), แบบเกลียว DIN, แบบเกลียว SMS, แบบ IDF, แบบ RJT และแบบ FIL สามารถเลือกให้เข้ากับระบบท่อที่ใช้งานอยู่ได้ทันที
ปะเก็นนอกจาก EPDM มาตรฐานแล้ว ยังสามารถเลือกใช้ NBR, VITON (FPM) หรือ Silicone ได้ตามลักษณะการใช้งาน โดยทุกชนิดเป็นไปตามมาตรฐาน FDA 177.2600

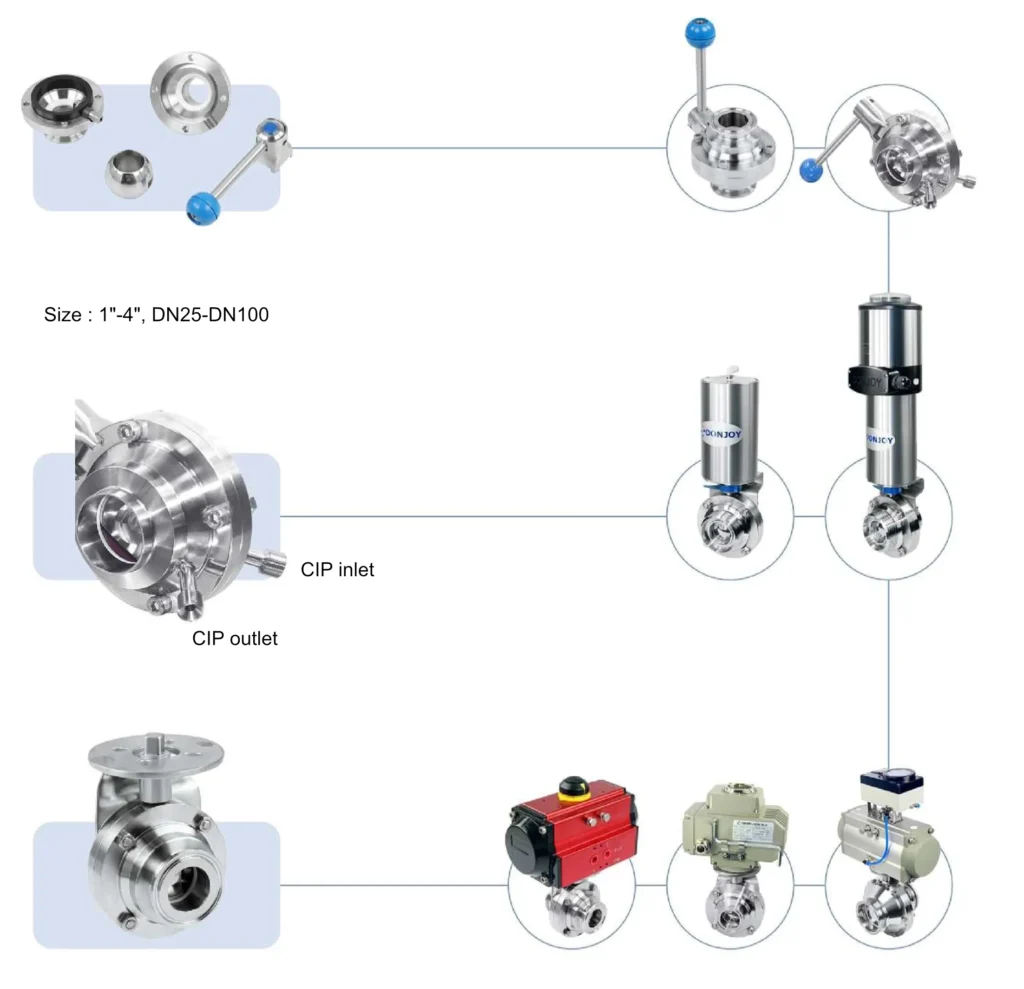

รุ่นย่อยและระบบขับเคลื่อน
Manual
ขนาด 1″–4″ (DN25–DN100) อุณหภูมิใช้งาน -10°C ถึง 130°C แรงดัน 10 bar เลือกด้ามจับได้ทั้งแบบ Multi-position Handle และแบบ Pulling Stainless Steel Handle มีช่องล้าง CIP (Wash Mouth) เป็นตัวเลือก เหมาะกับจุดที่ไม่ต้องการระบบอัตโนมัติ
Pneumatic
ขับเคลื่อนด้วยลม เลือกได้ทั้ง Actuator อลูมิเนียมและสแตนเลส เหมาะกับระบบที่ต้องการเปิด-ปิดอัตโนมัติผ่านระบบลมอัด
Pneumatic + Positioner
ขนาด 1″–4″ (DN25–DN100) วัสดุ 304/316L ไฟเลี้ยง DC 24V สัญญาณเข้า 0/4–20mA หรือ 0/5–10V สัญญาณออก 4–20mA หรือ 0–10V ระดับป้องกัน IP67 เหมาะสำหรับงานที่ต้องการควบคุมตำแหน่งวาล์วอย่างแม่นยำ
Pneumatic + C-TOP
ไฟเลี้ยง DC 24V ±10% ต่อ PLC ควบคุมอัตโนมัติ รองรับทั้ง Single Action และ Double Action เชื่อมต่อผ่านขั้วสาย (Terminal Block) หรือบัส AS-I เป็นตัวเลือก
Proportional Control
ควบคุมการเปิดวาล์วแบบต่อเนื่อง สำหรับงานที่ต้องการปรับอัตราการไหลอย่างละเอียด
Electric
ไฟเลี้ยง DC 24V มีให้เลือก 3 แบบ ได้แก่ Switching Type (เปิด-ปิด), Intelligent (4–20mA) และ Position Feedback เหมาะกับระบบอัตโนมัติที่ไม่มีแหล่งลมอัด
คำถามที่พบบ่อย (FAQ)
Butterfly Type Ball Valve ต่างจาก Butterfly Valve ทั่วไปอย่างไร?
ถึงแม้รูปทรงภายนอกจะคล้ายกัน แต่กลไกภายในต่างกันโดยสิ้นเชิง Butterfly Valve ใช้แผ่นจาน (Disc) หมุนเปิด-ปิด ส่วน Butterfly Type Ball Valve ใช้ลูกบอลที่มีรูทะลุ (Ball Core) ทำให้ปิดสนิทกว่า ระบายของเหลวออกได้หมด และเหมาะกับงานที่ต้องการความสะอาดสูงมากกว่า
ใช้กับอุตสาหกรรมอะไรได้บ้าง?
ออกแบบสำหรับอุตสาหกรรมที่ต้องการมาตรฐานด้านสุขอนามัยสูง เช่น อาหาร เครื่องดื่ม ผลิตภัณฑ์นม ไวน์ เบียร์ น้ำผลไม้ รวมถึงยาและชีวเภสัช
เลือก Actuator แบบไหนดี?
ขึ้นอยู่กับลักษณะงาน หากเปิด-ปิดไม่บ่อยและไม่ต้องการระบบอัตโนมัติให้เลือกแบบ Manual หากต้องการเปิด-ปิดอัตโนมัติผ่าน PLC หรือระบบควบคุมให้เลือก Pneumatic หรือ Electric โดย Pneumatic เหมาะกับโรงงานที่มีระบบลมอัดอยู่แล้ว ส่วน Electric เหมาะกับจุดที่ไม่มีแหล่งลม หากต้องการควบคุมตำแหน่งหรืออัตราการไหลอย่างละเอียดให้เลือกรุ่นที่มี Positioner หรือ Proportional Control
รองรับ CIP ได้หรือไม่?
รองรับครับ วาล์วรุ่นนี้มีตัวเลือกช่อง CIP Wash Mouth สำหรับล้างทำความสะอาดโดยไม่ต้องถอดวาล์วออกจากระบบท่อ สามารถระบุตอนสั่งซื้อได้
ปะเก็น EPDM ทนอุณหภูมิสูงสุดเท่าไหร่?
ปะเก็น EPDM มาตรฐานรองรับอุณหภูมิสูงสุด 121°C หากใช้งานที่อุณหภูมิสูงกว่านี้สามารถเลือกปะเก็นชนิดอื่นได้ เช่น VITON (FPM) กรุณาสอบถามเพิ่มเติม
