Description
Sanitary Butterfly Valve
คุณสมบัติและการใช้งาน
Butterfly Valve หรือวาล์วผีเสื้อ เป็นอุปกรณ์ควบคุมการไหลของผลิตภัณฑ์ในระบบท่อสุขอนามัย ที่ใช้หลักการหมุนแผ่นดิสก์ 90 องศาเพื่อเปิด-ปิดการไหล ออกแบบมาเพื่อให้การควบคุมที่แม่นยำและรวดเร็ว โดยมีจุดประสงค์หลักเพื่อความปลอดภัยและความน่าเชื่อถือของระบบในระหว่างการทำงาน ป้องกันการรั่วไหลและการปนเปื้อนของผลิตภัณฑ์
คุณสมบัติพิเศษ
- การควบคุมที่แม่นยำ: ระบบหมุน 90 องศาให้การควบคุมการไหลที่แม่นยำ เหมาะสำหรับการปรับอัตราการไหลในกระบวนการผลิต
- พื้นผิวเรียบไร้รอยต่อ: ออกแบบให้มีพื้นผิวเรียบและไร้รอยต่อ ป้องกันการสะสมของแบคทีเรียและสิ่งปนเปื้อน
- ทนต่อการกัดกร่อน: ผลิตจากสแตนเลสชั้นสูง ทนต่อการกัดกร่อนในสภาวะที่หลากหลาย
- ความต้านทานการไหลต่ำ: พื้นที่เปิดกว้างและความต้านทานการไหลต่ำ ช่วยประหยัดพลังงานในการขับเคลื่อนของเหลว
- รองรับการทำงานต่อเนื่อง: สามารถทำงานต่อเนื่องในระยะยาวได้อย่างมีประสิทธิภาพ
- เหมาะสำหรับ CIP/SIP: รองรับระบบ Clean-In-Place และ Sterilize-In-Place สำหรับการล้างและฆ่าเชื้อโดยไม่ต้องถอดประกอบ
ข้อดีของ Butterfly Valve
- การติดตั้งและบำรุงรักษาง่าย: โครงสร้างกะทัดรัด น้ำหนักเบา ติดตั้งง่าย
- ประหยัดต้นทุน: ราคาประหยัดเมื่อเทียบกับวาล์วประเภทอื่น
- การทำงานรวดเร็ว: เปิด-ปิดได้รวดเร็วด้วยการหมุนเพียง 90 องศา
- รองรับของเหลวหลากหลายความหนืด: ใช้งานได้กับของเหลวตั้งแต่ความหนืดต่ำถึงปานกลาง รวมถึงของเหลวที่มีอนุภาคแขวนลอย
- การควบคุมแบบ Bi-directional: สามารถควบคุมการไหลได้ทั้งสองทิศทาง
Dimensions of Butterfly Valves
ประเภทของด้ามจับ

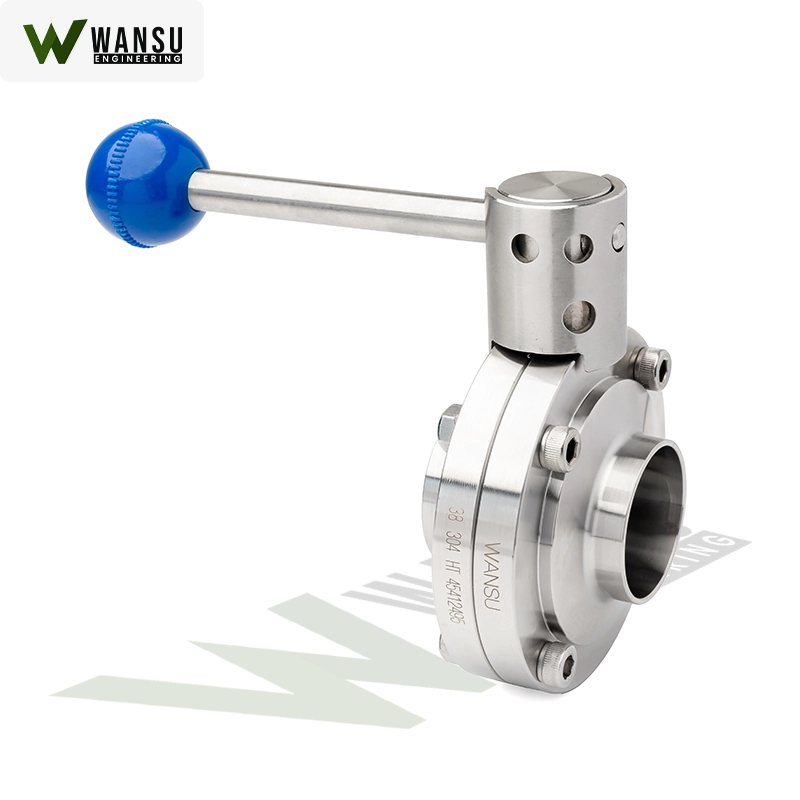

1. Pull Rod Handle (ด้ามจับแบบก้านดึง)
- ระบบ 4 ตำแหน่ง ล็อกได้ทุก 25 องศา
- รูปแบบ: Round pull rod handle และ Square pull rod handle
- สี: น้ำเงินหรือสีดำ

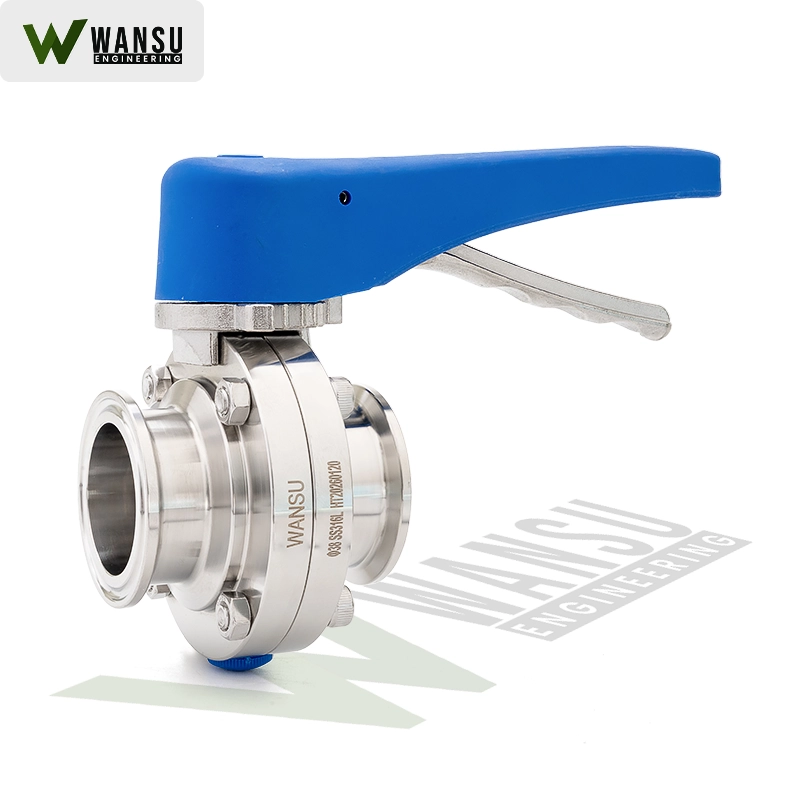

2. Trigger Handle / Multi Position Handle (ด้ามจับแบบบีบ)
- ระบบ 12 ตำแหน่ง ล็อกได้ทุก 15 องศา
- วัสดุ: Stainless steel gripper handle หรือ Plastic gripper handle
- หมุนได้ 0-180 องศา
การเชื่อมต่อและมาตรฐาน
ประเภทการเชื่อมต่อ (Connection Ends)
มีให้เลือกหลายรูปแบบตามความต้องการของระบบท่อ: Clamp, Weld, Male Thread, Union, Flange, Union-weld, Male-weld, Male-flange
หมายเหตุ: สามารถสั่งผลิตตามความต้องการพิเศษของลูกค้าได้
มาตรฐานที่รองรับ (Connection Dimension Standards)
รองรับมาตรฐานสากลหลายประเภท: 3A, DIN, ISO, SMS, IDF, RJT, BS, ASME BPE
