Description
วาล์วเปลี่ยนทิศทางนิวเมติก คืออะไร?
วาล์วเปลี่ยนทิศทางนิวเมติก (Pneumatic Reversing Valve) เป็นวาล์วสุขอนามัยประเภท Single Seat Valve ที่มีก้านวาล์ว (Stem) เดียว ทำงานโดยการเลื่อนก้านวาล์วในแนวแกนขึ้น-ลง เพื่อกดซีล (Disc Gasket) ลงบนบ่าวาล์ว (Seat) ให้ปิดสนิท หรือยกซีลขึ้นเพื่อเปิดให้ของเหลวไหลผ่าน วาล์วกลุ่มนี้สามารถทำหน้าที่ได้ทั้งตัดการไหล (Stop/Shut-off) และเปลี่ยนทิศทางการไหล (Reversing/Divert) ขึ้นอยู่กับรูปแบบตัวถังวาล์ว (Body Combination) ที่เลือกใช้
ชื่อเรียกอื่นในอุตสาหกรรม: Stop Valve, Reversing Valve, Divert Valve, Divert Seat Valve, Single Seat Valve ล้วนหมายถึงวาล์วกลุ่มเดียวกัน
วาล์วกลุ่มนี้ใช้งานแพร่หลายในอุตสาหกรรมอาหารและเครื่องดื่ม ผลิตภัณฑ์นม โรงเบียร์และไวน์ อุตสาหกรรมยาและเวชภัณฑ์ วิศวกรรมชีวภาพ และอุตสาหกรรมเคมีภัณฑ์ชั้นสูง
หลักการทำงาน
วาล์วประกอบด้วย 5 ส่วนหลัก ได้แก่ แอคชูเอเตอร์ (Actuator), ชุดยึดเชื่อมต่อ (Bracket), ฐานชุดยึด (Bracket Seat), ก้านวาล์ว (Stem) และตัวถังวาล์ว (Valve Body)
เมื่อแอคชูเอเตอร์ทำงาน ก้านวาล์วจะเลื่อนตัวขึ้นหรือลงในแนวแกน ซึ่งจะเลื่อนตำแหน่งของ Disc Gasket ไปปิดหรือเปิดช่องทางการไหลต่าง ๆ ภายในตัวถังวาล์ว ในกรณีของวาล์ว 3 ทาง เมื่อก้านวาล์วเลื่อนขึ้น ช่องทางด้านล่างจะเปิดและช่องทางด้านบนจะปิด เมื่อก้านวาล์วเลื่อนลง ช่องทางจะสลับกัน ทำให้ควบคุมเส้นทางการไหลได้อย่างแม่นยำ
รูปแบบตัวถังวาล์ว (Body Combination)
จุดเด่นของวาล์วกลุ่มนี้คือความยืดหยุ่นในการเลือกรูปแบบตัวถัง โดยชิ้นส่วนอื่น ๆ ทั้งแอคชูเอเตอร์ ก้านวาล์ว ซีล และสปริง ใช้ร่วมกันได้ทุก Type ต่างกันเฉพาะตัวถังวาล์วเท่านั้น
กลุ่มวาล์ว 2 ทาง (Stop Valve / Shut-off) — Type 20, 30

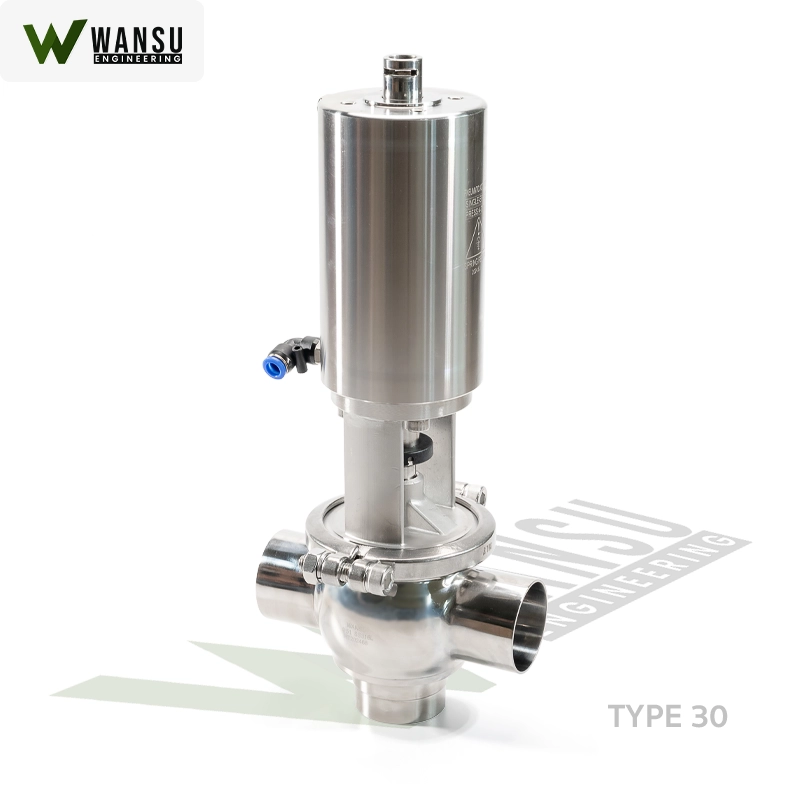

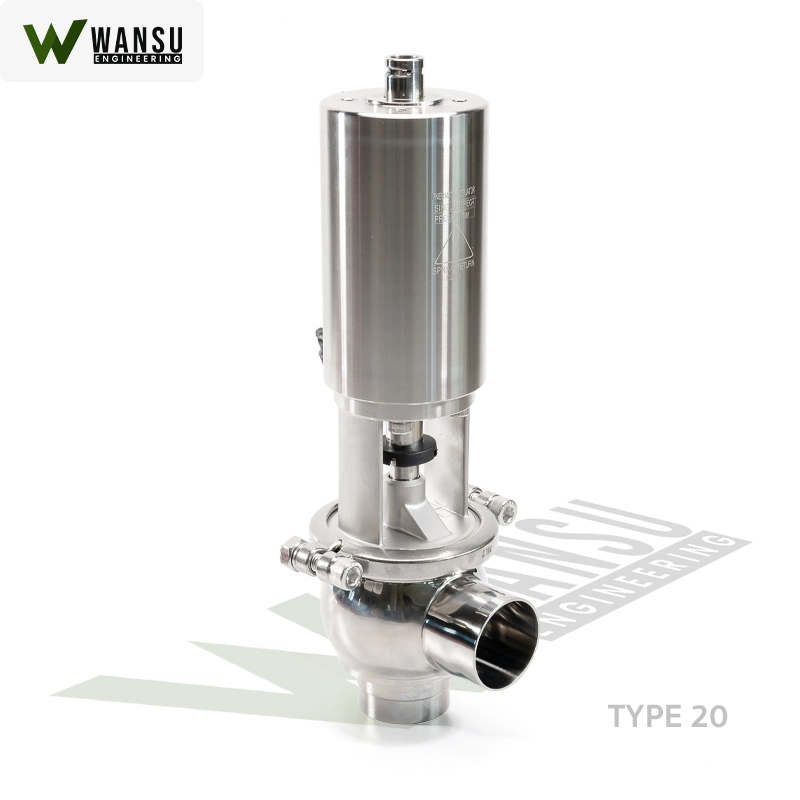

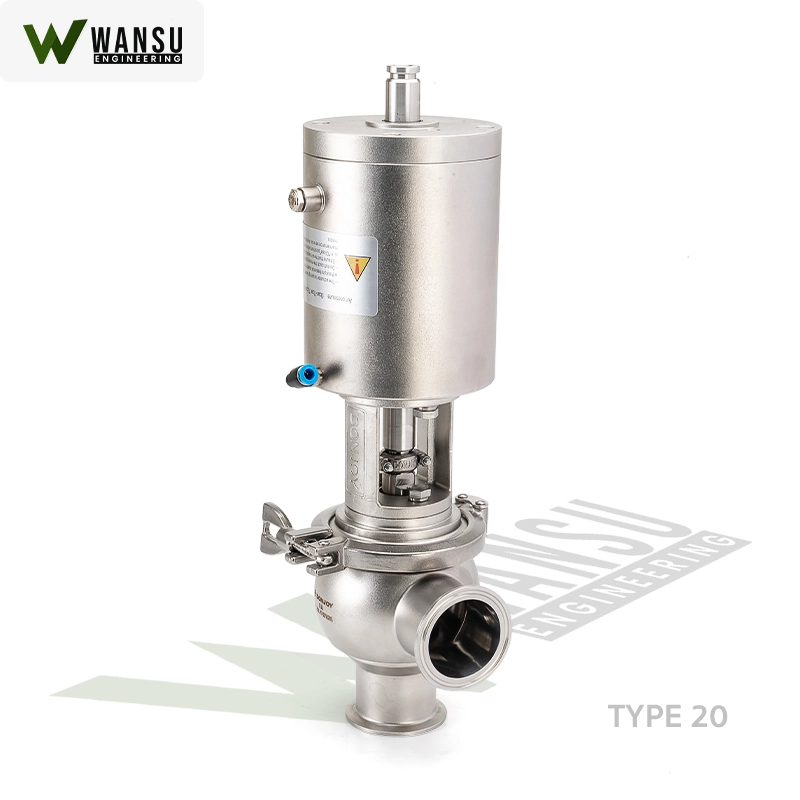

ทำหน้าที่ตัด-เปิดการไหลในท่อเส้นเดียว โดย Type 20 พอร์ตเข้า-ออกอยู่ในแนวตรง ส่วน Type 30 พอร์ตจัดวางต่างมุม ทั้งสองรุ่นใช้ชิ้นส่วนภายในเหมือนกันทุกประการ

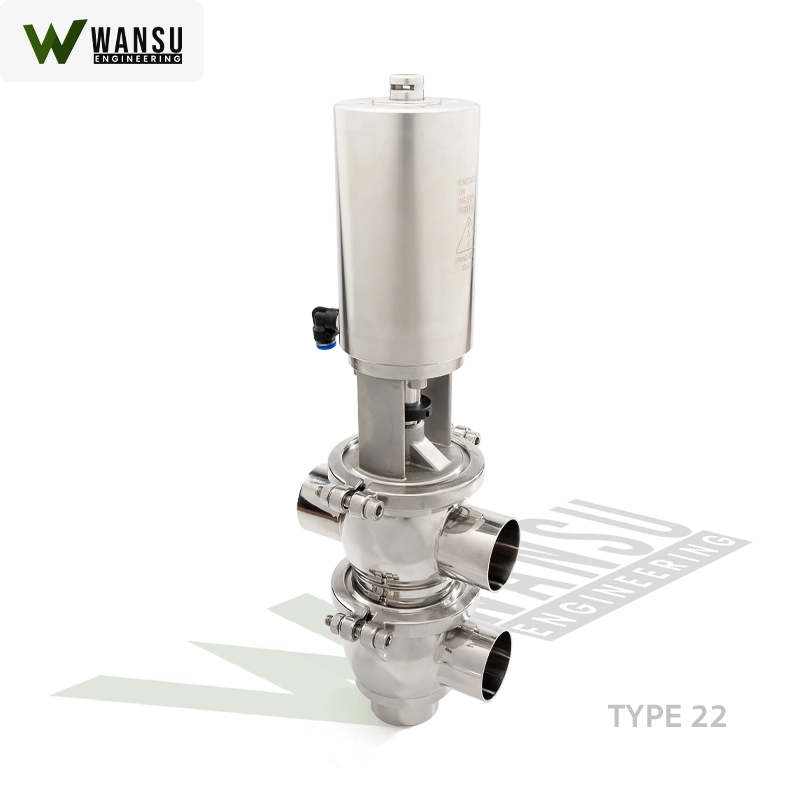

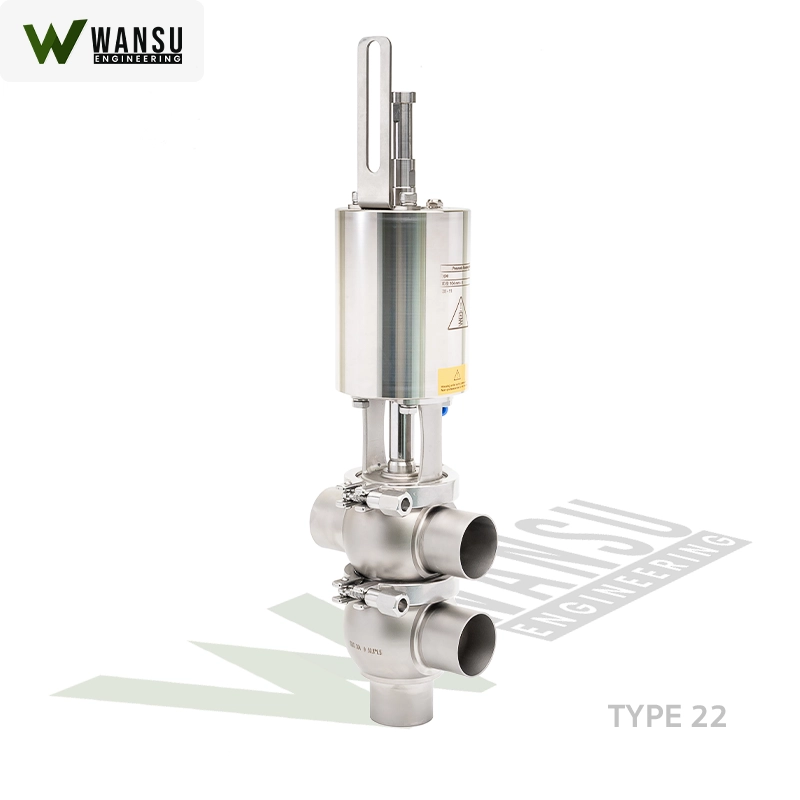

กลุ่มวาล์ว 3 ทาง (Reversing Valve / Divert Valve) — Type 21, 22, 31, 32, 11, 12, 21-A, 22-A

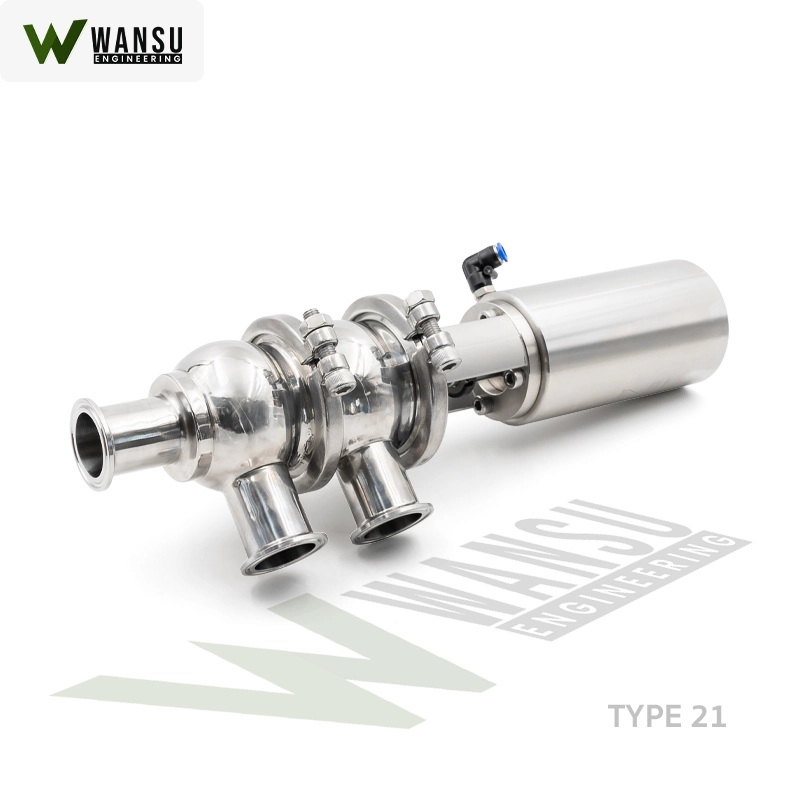

ทำหน้าที่สลับทิศทางการไหลระหว่าง 2 เส้นทาง โดย Type 21 เป็นรูปแบบมาตรฐานที่ใช้มากที่สุด มีทั้งตัวถังบน (Upper Body) และตัวถังล่าง (Lower Body) ส่วน Type อื่น ๆ มีการจัดวางพอร์ตที่แตกต่างกัน เพื่อรองรับข้อจำกัดด้านพื้นที่และทิศทางการเดินท่อ
กลุ่มวาล์วหลายทาง (Multi-Port) — Type 111, 112, 121, 122, 211, 212, 221, 222
รองรับ 4–5 พอร์ตเชื่อมต่อ สำหรับการเปลี่ยนทิศทางหลายเส้นทางในจุดเดียว เหมาะกับระบบ Valve Cluster ในโรงงานผลิตนมหรือเครื่องดื่ม
ระบบขับเคลื่อน (Actuator)
วาล์วรองรับระบบขับเคลื่อน 3 แบบ ได้แก่ แบบนิวเมติก (Pneumatic) ขับด้วยลมอัด ตอบสนองเร็วและควบคุมอัตโนมัติได้ง่าย, แบบไฟฟ้า (Electric) สำหรับงานที่ต้องการควบคุมตำแหน่งอย่างละเอียด และแบบมือหมุน (Manual) สำหรับงานที่ไม่ต้องการระบบอัตโนมัติ วาล์วแบบมือหมุนสามารถอัปเกรดเป็นแบบนิวเมติกได้ภายหลังโดยเปลี่ยนเฉพาะแอคชูเอเตอร์ ชิ้นส่วนอื่นใช้ร่วมกันได้
ระบบนิวเมติกเลือกได้ทั้ง Single Acting (สปริง/ลม) แบบ Normally Closed (NC) คือวาล์วปิดเมื่อไม่มีลม เหมาะกับงานที่เน้นความปลอดภัย, Normally Open (NO) คือวาล์วเปิดเมื่อไม่มีลม และ Double Acting (ลม/ลม) ที่ใช้ลมทั้งเปิดและปิด
สเปคทางเทคนิค
| ขนาด (Size) | DN25–DN100 / 1″–4″ |
|---|---|
| ระบบ Inch | OD 1″, 1.25″, 1.5″, 2″, 2.5″, 3″, 3.5″, 4″ |
| ระบบ DIN | DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
| แรงดันใช้งานสูงสุด | 10 bar |
| แรงดันต่ำสุด | Full Vacuum (สุญญากาศ) |
| อุณหภูมิใช้งาน | -10°C ถึง 130°C |
| แรงดันลมอัด | 4–7 bar |
วัสดุ
| ชิ้นส่วนสัมผัสผลิตภัณฑ์ | สแตนเลส SS304 หรือ SS316L |
|---|---|
| ผิวด้านใน | ขัดเรียบ (Bright Polish) Ra < 0.8 µm |
| ซีลมาตรฐาน | EPDM |
| ซีลตัวเลือก | FPM สำหรับงานทนสารเคมีหรืออุณหภูมิสูง |
| ผิวด้านนอก | Matte / Bright / Sandblasting |
การเชื่อมต่อ (Connection Type)
รองรับ 4 รูปแบบ สามารถผสมรูปแบบระหว่างด้านเข้าและด้านออกได้ ได้แก่ Clamp (Tri-Clamp / Ferrule) สำหรับงานถอดประกอบบ่อย, Welding สำหรับติดตั้งถาวร, Thread สำหรับงานขนาดเล็ก และ Flange สำหรับระบบท่อขนาดใหญ่
การทำความสะอาดและบำรุงรักษา
วาล์วรองรับการทำความสะอาดแบบ CIP (Clean-in-Place) ได้โดยไม่ต้องถอดออกจากระบบท่อ แนะนำให้ตรวจสอบสภาพซีลและชิ้นส่วนสึกหรอเป็นประจำ และเปลี่ยนซีลเมื่อพบความเสียหายหรือตามระยะเวลาที่ผู้ผลิตแนะนำ
ตัวเลือกเพิ่มเติม
สามารถเลือกติดตั้งอุปกรณ์เสริมได้ เช่น C-TOP Control Unit, เซ็นเซอร์ตรวจจับตำแหน่งวาล์ว, ชุดหน่วงความเร็ว (Slow Device), ชุดฆ่าเชื้อด้วยไอน้ำ (Steam Barrier/Sterilization) และ Thermal Insulation Jacket สำหรับงานรักษาอุณหภูมิ ชิ้นส่วนอะไหล่ทุกรายการมีพร้อมจำหน่าย
คำถามที่พบบ่อย (FAQ)
Stop Valve กับ Reversing Valve (Divert Valve) ต่างกันอย่างไร?
เป็นวาล์วกลุ่มเดียวกัน ใช้แอคชูเอเตอร์ ก้านวาล์ว ซีล และสปริงชุดเดียวกัน ต่างกันที่รูปแบบตัวถัง (Body) เท่านั้น ถ้าเลือก Body แบบ 2 ทาง (Type 20, 30) จะทำหน้าที่ตัดการไหล ถ้าเลือก Body แบบ 3 ทางขึ้นไป (Type 21, 22, 111 ฯลฯ) จะทำหน้าที่เปลี่ยนทิศทาง
Type 20 กับ Type 30 ต่างกันตรงไหน?
ทั้งสองเป็นวาล์ว 2 ทาง ชิ้นส่วนภายในเหมือนกันทุกชิ้น ต่างกันเฉพาะทิศทางของพอร์ตบนตัวถังวาล์ว การเลือกขึ้นอยู่กับทิศทางการเดินท่อในโรงงาน
Single Seat Valve ต่างจาก Double Seat Valve อย่างไร?
Single Seat Valve มีซีทเดียว ก้านวาล์วเดียว เหมาะกับงานตัดการไหลและเปลี่ยนทิศทางทั่วไป ส่วน Double Seat Valve มีซีทสองชุดทำงานอิสระ ออกแบบมาเพื่อป้องกันการปนเปื้อนข้ามท่อ (Anti-mix) โดยเฉพาะ
วาล์วมือหมุนอัปเกรดเป็นนิวเมติกได้ไหม?
ได้ เปลี่ยนเฉพาะชุดแอคชูเอเตอร์ ชิ้นส่วนอื่นทั้งหมดใช้ร่วมกันได้
Normally Closed (NC) กับ Normally Open (NO) คืออะไร?
NC คือวาล์วปิดเมื่อไม่มีลมอัด เหมาะกับงานที่ต้องการความปลอดภัยสูง ส่วน NO คือวาล์วเปิดเมื่อไม่มีลมอัด วิธีสลับระหว่าง NC กับ NO ให้ดูคู่มือของผู้ผลิตแต่ละรุ่น
ต้องใช้แรงดันลมเท่าไร?
แรงดันลมอัดที่แนะนำโดยทั่วไปอยู่ที่ 4–7 bar รายละเอียดเพิ่มเติมดูได้จากสเปคของแต่ละรุ่น
ซื้ออะไหล่แยกได้ไหม?
ได้ มีชิ้นส่วนอะไหล่พร้อมจำหน่าย ทั้งซีลชุด (Disc Gasket, Body Seal, O-Ring, Shaft Seal), ก้านวาล์ว, สปริง และชุดแอคชูเอเตอร์
